EGJ41J英標襯膠隔膜閥
EG41J-10 英標襯膠隔膜閥適用于輕重工業及樓宇管道。流體前進的道路上，隔膜閥可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
EG41J英標襯膠隔膜閥產品概述:
EG41J-10 英標襯膠隔膜閥適用于輕重工業及樓宇管道。流體前進的道路上，隔膜閥可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
英標襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN（MPa） 0.6 1.0 1.6
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
英標襯膠隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
英標襯膠隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

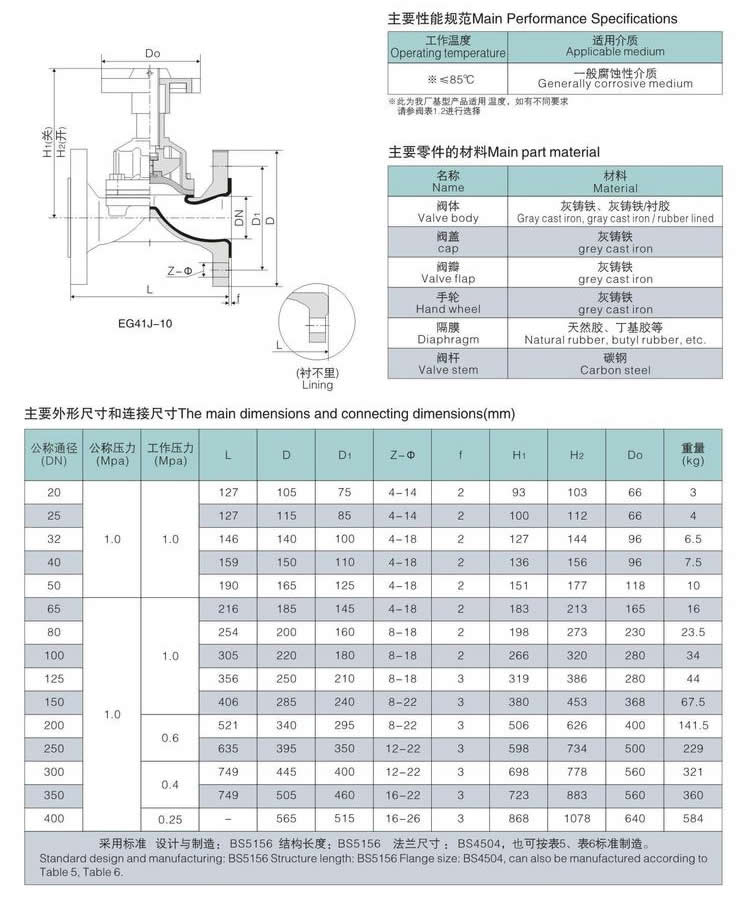

英標襯膠隔膜閥主要技術參數：
公稱通徑：DN15～DN400
公稱壓力：0.6Mpa～1.6Mpa
適用溫度：≤150℃
適用介質：一般腐蝕性流體(襯膠)
連接方式：法蘭連接
設計制造：GB/T 12239；BS5151
結構長度：GB/T 12221；BS5156
法蘭連接：HG/T 20592；BS4504
檢驗試驗：GB/T 13927
EG41J 英標襯膠隔膜閥性能規范：
型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 適用介質 | 工作溫度（℃） | |
殼體試驗 | 密封試驗 | ||||
EG41J-6 | 0．6 | 0．9 | 0．66 | W．非腐蝕性流體 | ≤100 |
EG41J-10 | 1．0 | 1．5 | 1．1 | ||
EG41J-16 | 1．6 | 2．4 | 1．76 | ||
G41J-6 | 0．6 | 0．9 | 0．66 | ||
G41J-10 | 1．0 | 1．5 | 1．1 | ||
