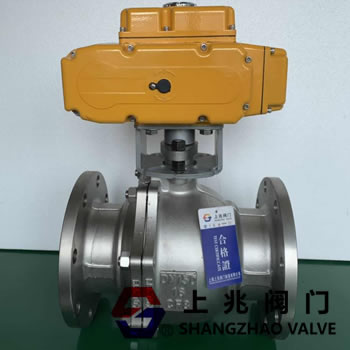

Q941F-16P-150_電動不銹鋼球閥
日期： 21-06-27 閱讀次數：
Q941F-16P-150_電動不銹鋼球閥產品概述：
Q941F-16P-150_電動不銹鋼球閥主要由電動執行器和不銹鋼球閥組成，通過執行器輸入相關電源信號來控制閥門的啟閉，通常用于管道介質的開關兩位切斷或控制閥門的旋轉開度以此來達到比例式調節。電動不銹鋼球閥具有耐高溫、耐高壓、耐磨損、耐腐蝕、不會爆裂等優點。用戶可根據實際情況選配帶手輪裝置的控制功能，以防在遇到斷電或電動裝置故障時，可人為手動控制電動不銹鋼球閥的開關，從而保證工況的正常運行。該電動不銹鋼球閥不僅在一般工業管道上得到了廣泛應用，而且在高溫高壓工況或有腐蝕性介質及溫度小于等于196度的超低溫等，工作條件惡劣的嚴峻場合也被普遍采用，具有高強度、優良的耐高溫高壓與耐腐蝕性能，廣泛應用于石油、石化、化工、冶金、電力、鋼鐵、水利、城建、機械設備、煤炭等行業。
Q941F-16P-150_電動不銹鋼球閥產品特點：
該電動開關球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
（1）流體阻力小、球閥是所有閥類中流體阻力*小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
（3）閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
（4）閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
（7）防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
（8）耐高溫、耐高壓、耐磨損、耐腐蝕、不宜爆裂。
（9）在較大的壓力和溫度范圍內，能實現完全密封。
（10）結構緊湊、重量輕，可以認為它是用于低溫介質系統的*合理的閥門結構。
電動不銹鋼球閥主要技術參數：
公稱通徑：DN15~DN300（mm）
公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa
連接方式：法蘭式連接
閥芯形式：O型球體閥芯
流量特性：快開特性、百分比特性
動作范圍：0~90度
閥芯材質：不銹鋼304、不銹鋼316、不銹鋼316L等
密封形式：軟密封（常溫）、金屬硬密封（高溫高壓及低溫）
密 封 圈：聚四氟乙烯（PTFE）、增強聚四氟乙烯（PPL）、金屬硬密封等
閥體結構：二段式閥體
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L、鉻鉬鋼、雙相不銹鋼等
適用溫度：軟密封：-40°C~180°C、硬密封：-40°C~450°C
泄漏量Q：軟密封：零泄漏、硬密封：≤額定流量的10~5
適用介質：氣體、液體、蒸汽、冶金、燃氣、油品、煤礦、腐蝕性介質等（高溫高壓及低溫）
驅動形式：電源驅動 (可選防爆、可帶手輪裝置)
電源電壓：AC220V、AC380V、（DC24等）
控制方式：開關型（開關切斷控制）、智能調節型（4~20mA模擬信號控制）（可選防爆系列）
動作時間：8秒~30秒（DN15~DN50）、36秒~60秒（DN65~DN300）
產品特點：耐高溫、耐高壓、耐磨損、耐腐蝕、不宜爆裂。
電動不銹鋼球閥技術標準：
（1）設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
（2）法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
（3）結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
（4）檢驗主試驗：JB/T 9092、API 598。
