不銹鋼切斷閥
一、不銹鋼電磁式燃氣切斷閥--概述：
ZCRB-16P 不銹鋼電磁式燃氣切斷閥是一種新型的燃氣管道工程的安全配套裝置,主要應用于以下場合:

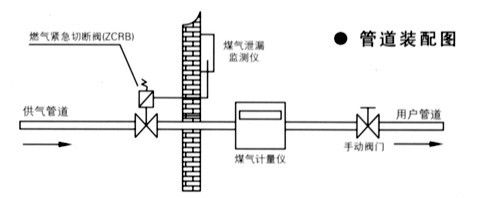

1.不銹鋼電磁式燃氣切斷閥與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門,切斷燃氣的供給，及時制止惡性事故的發生。
2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。
4.在城市或工廠的燃氣供應管網內設置BZCK燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。
本系列產品具有極佳的技術性能，低負荷損失和高可可靠性。適用于煤氣、天燃氣及液化石油氣等可燃氣體，廣泛應用于供氣管網系統，燃氣熱能工廠車間，燃氣鍋爐房及住宅居所的安全設施。
二、不銹鋼電磁式燃氣切斷閥功能及工作原理：

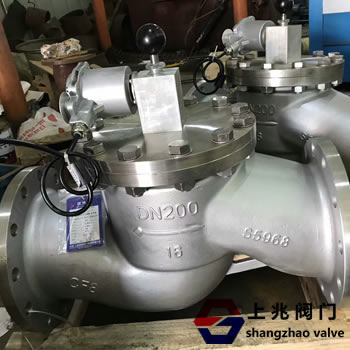

ZCRB-16P 不銹鋼電磁式燃氣切斷閥是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。
1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
2、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。
3、本閥采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使本閥達到目的開關省力、快速。
4、當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。
根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。
三、不銹鋼電磁式燃氣切斷閥--技術參數:
1、適用于煤氣、天然氣及液化石油氣。
2、閥門規格：螺紋連接 G1/2“、G3/4”、G1“；法蘭連接 DN25～350
3、工作壓力：0.5bar～6bar
4、電氣防護等級：CEI IP65/IP67
5、防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作電壓及電功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W
7、操作系數：不間斷輸出或脈沖型
8、電氣連接：插件（不分正負極）
9、線圈功率:≤DN100,20℃時交流 AC220V,50Hz/24VA直流 DC24V,/24W 線圈型號:MF-1(2≥DN100,20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W 線圈型號:ZCLF-1(2)
10、工作環境溫度：-15～60℃
11、密封材料：NBR橡膠
12、閥體材質：黃銅、不銹鋼、碳鋼
13、閥門關閉時間：少于1秒
四、不銹鋼電磁式燃氣切斷閥手動復位操作過程
當閥門被切斷，管道漏氣故障排除后，工作人員需要手動復位時，用力向上提拉 手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會被切斷。（除非再給閥門線圈通電）。
注：手動復位必須在電磁閥線圈斷電時操作。
五、不銹鋼電磁式燃氣切斷閥--性能規范：
壓力等級 | 常溫試驗壓力 | |||
殼體 | 密封 | 低氣壓密封 | ||
公稱壓力(MPa) | 1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | 0.6 | |
4.0 | 6.0 | 4.4 | 0.6 | |
適用溫度 | -15~60℃ | |||
六、不銹鋼電磁式燃氣切斷閥--主要零件材料：
零 件 名 稱 | 材 料 | |
“-1絲扣“ | DN25-DN350（法蘭） | |
閥體 | 黃銅 | 碳鋼（不銹鋼） |
自鎖體 | 黃銅（鋁合金） | |
閥桿 | 不銹鋼 | 不銹鋼 |
密封川 | NBR橡膠 | |
七、不銹鋼電磁式燃氣切斷閥--規格及安裝尺寸表：
規格(DN) | L | ≈H | D | D1 | D2 | Z-¤d | 備注 |
1/2"(DN15) | 68 | 120 | 絲扣 | ||||
3/4"(DN20) | 72 | 128 | |||||
1"(DN25) | 100 | 160 | |||||
25 | 160 | 180 | 115 | 85 | 65 | 4-¤14 | 法蘭連接 |
32 | 180 | 200 | 135 | 100 | 78 | 4-¤18 | |
40 | 200 | 200 | 145 | 110 | 85 | 4-¤18 | |
50 | 230 | 220 | 160 | 125 | 100 | 4-¤18 | |
65 | 290 | 255 | 180 | 145 | 120 | 4-¤18 | |
80 | 310 | 320 | 195 | 160 | 135 | 8-¤18 | |
100 | 350 | 380 | 215 | 180 | 155 | 8-¤18 | |
125 | 400 | 405 | 245 | 210 | 185 | 8-¤23 | |
150 | 480 | 458 | 280 | 240 | 210 | 8-¤23 | |
200 | 600 | 530 | 335 | 295 | 265 | 8-¤23 | |
250 | 650 | 600 | 390 | 350 | 320 | 12-¤23 | |
300 | 750 | 650 | 440 | 400 | 368 | 12-¤23 | |
350 | 850 | 750 | 500 | 460 | 428 | 12-¤23 |
